1、SATO TG308吊牌打印机各部位介绍
1.1 ①-主盖，②-电源开关，③-keypad连接端口，④-介质出口槽，⑤-操作面板


1.2 ⑥-接口插槽，⑦-EXT，⑧-保险丝托架（T5AH 250V），⑨-交流电源输入


1.3 ⑩-碳带回卷轴，⑾-打印头部件，⑿-切刀部件，⒀-打印头平衡调节旋钮，⒁-打印头校准调整旋钮，⒂-打印头锁扣


1.4 ⒃-碳带供应轴，⒄-卷式介质导向器，⒅-卷式介质支撑架，⒆-Pitch传感器导向器，⒇-Lid Latch lever，(21)-介质导向器，(22)-介质导向调整钮

2、SATO TG308吊牌打印机安装
2.1 介质选择

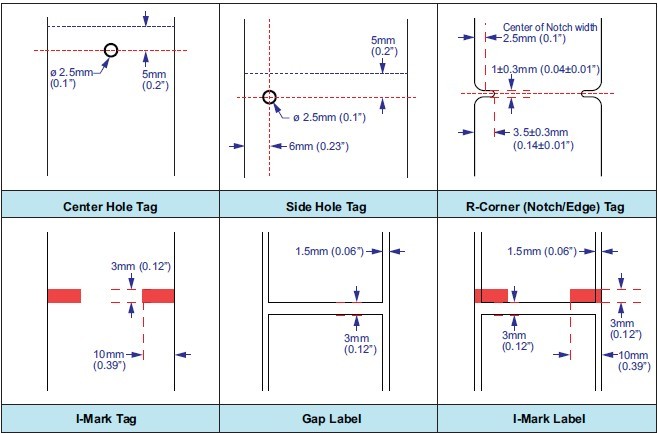

TG308能够使用六种不同类型的介质，上图中标识了介质类型和规格，打印机使用不同的传感器来检测中心孔、方孔、R型转角、黑标或间隔来精确定位打印内容。
TG308可以接受两种类型的介质卷芯大小——76.4mm和102mm。

2.2 安装介质
1、抬起主盖。
2、用拇指和食指按下释放钮，然后拉出介质导向器。


3、如果介质卷芯的尺寸是102mm，需要把衬套安装在卷式介质支撑架上。如果介质卷芯的尺寸是76mm的话，就直接跳到步骤4.

衬套位置	介质宽度
连接孔1,2	最大40mm
连接孔2	最大50mm
连接孔3	50mm到80mm

4、安装介质到卷式介质支撑架上，确保打印面朝上，把介质卷推到支撑架的末端。
5、装上介质导向器，并确保介质在打印时不随意晃动。
6、按下Lid Latch lever，打开Lid Latch，旋转打印头锁扣，打印头部件将被抬起。
7、从pitch sensor guide下穿过介质，直到拉到辊轴的位置。
