1、SATO CL612e条码打印机各部位介绍

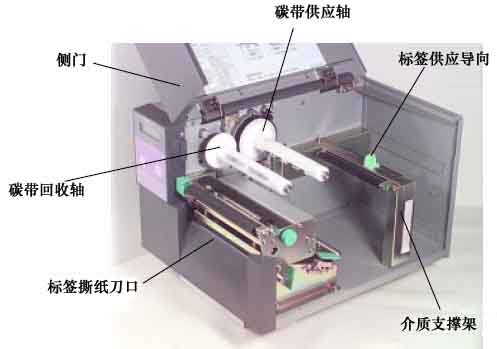

1.1 碳带回收轴/碳带供应轴/标签撕纸刀口/介质支撑架/标签供应导向

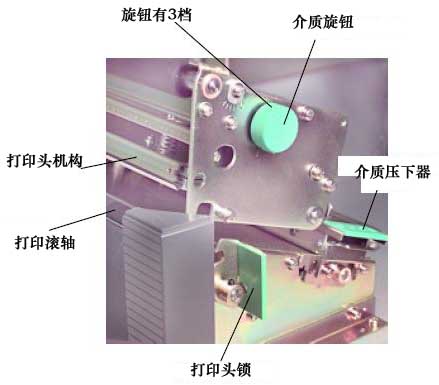

1.2 打印头机构/打印滚轴/打印头锁/介质压下器/介质旋钮

介质旋钮有3档，介质宽度为58mm以内选择“1”档，介质宽度为58mm-116mm选择“2”档，介质宽度超过116mm选择“3”档。

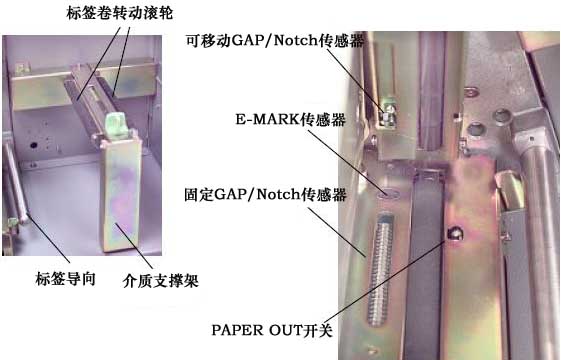

1.3 标签卷转动滚轮/标签导向/介质支撑架/可移动GAPNOTCH传感器/E-MARK传感器/固定GAPNOTCH传感器/PAPER OUT开关

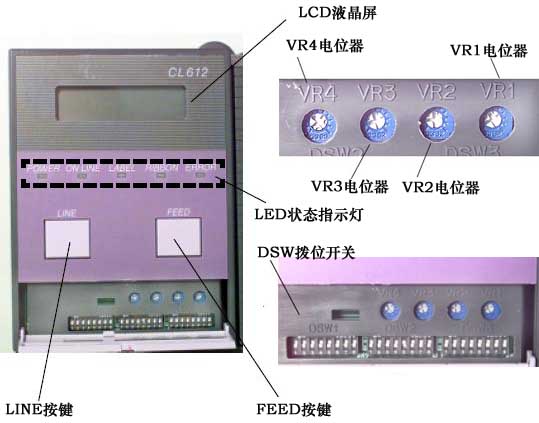

1.4 操作面板

2、SATO CL612e条码打印机安装说明
2.1 标签或吊牌的安装
① 向上掀起侧盖。
② 朝里旋转打印头锁，打开打印头机构
③ 把介质卡位和标签导向向外推，以达到最大介质宽度。
④ 把标签或吊牌卷放入介质供给架。
⑤ 打开标签压下器，把标签或吊牌沿着介质路径装入打印机。

⑥ 关闭标签压下器，调节介质卡位和标签导向到标签大小的位置，然后合上打印头机构。
⑦ 松开传感器帽螺丝，来移动传感器调节钮到合适的位置，然后拧紧传感器帽螺丝。 ⑧ 调节介质旋钮，来适应不同宽度的介质。

2.2 碳带的安装
① 向上掀起侧盖。
② 朝里旋转打印头锁，打开打印头机构。
③ 把碳带卷插入碳带供应轴内（有碳面朝下），碳带拉动穿过打印头机构
④ 将一个空纸轴插入碳带回卷轴，然后将碳带用粘带粘贴到空纸轴上，如图示旋转碳带回卷轴

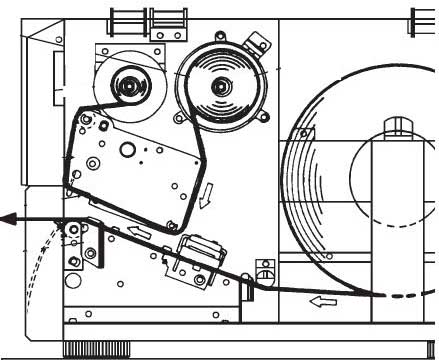

⑤ 标签和碳带安装完毕后，如图所示

⑥ 旋转打印头锁，标签和碳带安装完毕

2.3 打印机操作模式选择
每次打印前首选需要确认打印机的操作模式
①从标签的识别来确认，主要有连续纸模式、间隔定位模式、黑标定位模式。
◆连续纸模式：需调调整DSW3-1为OFF，DSW3-2为OFF，DSW3-3为ON
◆间隔定位模式：需调整DSW2-2为OFF，DSW3-1为OFF，DSW3-2为ON，DSW3-3为OFF
◆黑标定位模式：需调整DSW2-2为ON，DSW3-1为OFF，DSW3-2为ON，DSW3-3为OFF
②从标签的打印方式来确认，主要有热转印模式、热敏模式
◆热转印模式：需调调整DSW2-1为OF
◆热敏模式：需调调整DSW2-1为ON

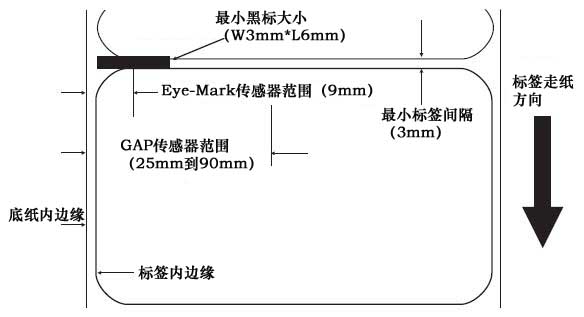

③ 根据标签的定位方式来确认标签传感器的位置，在制作标签时需要参考其定位最小尺寸，CL612e标签传感器的识别位置如图所示


2.4 打印机接口选择
●RS232C高速串口
●IEEE1284并行接口
●USB
●LAN以太网接口
●802.11b无线网络接口

3、SATO CL612e条码打印机配置
3.1 DIP拨位开关设置
DSW1没有在前面板，而是在RS-232串口卡上。

DSW位置	打印机状态
DSW2-1=ON	打印模式为“热敏”
DSW2-1=OFF	打印模式为“热转印”
DSW2-2=ON	传感器类型为“I-MARK”黑标检测
DSW2-2=OFF	传感器类型为“GAP”间隔/缺口检测
DSW2-3=ON	打印头检测功能选择为“开”
DSW2-3=OFF	打印头检测功能选择为“关”
DSW2-4=ON	打印机处于“HEX DUMP”除错模式
DSW2-4=OFF	打印机处于非“HEX DUMP”除错模式
DSW2-5=ON	打印机接收缓冲Receive Buffer为Multi Job
DSW2-5=OFF	打印机接收缓冲Receive Buffer为Single Job
DSW3-1=OFF，DSW3-2=OFF	打印机处于“Batch/Continuous”模式
DSW3-1=OFF，DSW3-2=ON	打印机处于“Tear Off”模式
DSW3-1=ON，DSW3-2=OFF	打印机处于“Cutter”模式
DSW3-1=ON，DSW3-2=ON	打印机处于“Dispenser”模式
DSW3-3=ON	传感器失效
DSW3-3=OFF	传感器有效
DSW3-4=ON	回退有效
DSW3-4=OFF	回退失效

3.2 CL612E打印机调节
3.2.1 Normal Mode模式

3.2.2 User Mode模式
在Normal mode下，按一下LINE键进入OFFLINE状态，然后按住FEED键和LINE键大于1秒，打印机将进入User Mode模式。
① 打印浓度

② 打印速度

③ 打印垂直偏移

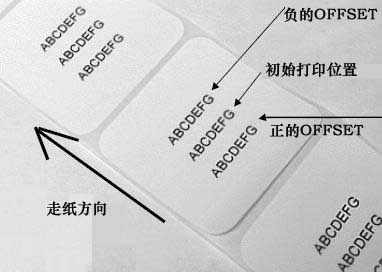

通过该参数可以调节偏移位置是+/-49mm，当该位置设定后，还可以通过面板上的PITCH电位器调整+/-3.75mm的偏移。

④ 取消打印任务

3.2.3 Advanced Mode模式
按住LINE键开机，打印机进入Advanced Mode模式，且屏幕上显示ADVANCED MODE。
① 打印0时中间是否有斜杠

② 自动Online设置,选择YES，打印机开机后自动进入ONLINE模式，准备打印；选择NO，打印机开机后进入OFFLINE模式

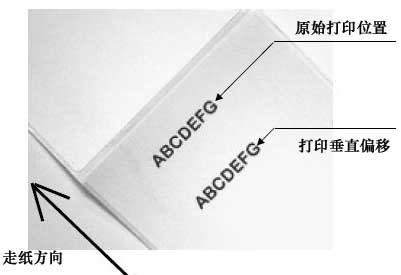

③ 垂直偏移设置，最大被设置为1424，每一点相当于0.125mm


该设置会被软件设置所覆盖。

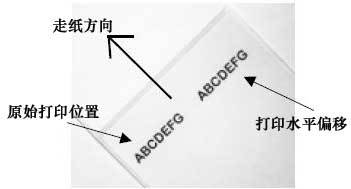

④ 水平偏移设置


该设置会被软件设置所覆盖。
⑤ 传感器阈值电压

当DSW2-2为OFF位置时，屏幕上显示“GAP”；当DSW2-2为ON位置时，屏幕上显示“EYE”
■ GAP SENSOR：
(High Voltage Level + Low Voltage Level)*0.5 = Input Value
High Voltage Level：具有底纸的标签在传感器下，范围2.0V-3.5V。
Low Voltage Level:仅仅底纸在传感器，范围1.0V或者以下。
设置INPUT为两个高低值之间的中间值。
■ Eye-Mark SENSOR：
(High Voltage Level + Low Voltage Level)*0.5 = Input Value
High Voltage Level：具有黑标的位置在传感器下，范围2.5V-3.5V。
Low Voltage Level:没有黑标的位置在传感器下，范围1.0V或者以下。
设置INPUT为两个高低值之间的中间值。
⑥ 时钟设置

⑦ 计数器查看与清零

LIFE：Life
HD：Head Counter
DSP：Dispense Counter
CUT：Cutter Counter

4、SATO CL612e条码打印机维护
4.1 打印头位置调节
顺时针旋转，打印头超前移动；逆时针旋转，打印头超后移动。


4.2 打印头平衡调节
顺时针旋转偏心凸轮去增加标签内侧图像的浓度；逆时针旋转偏心凸轮去增加标签外侧图像的浓度。

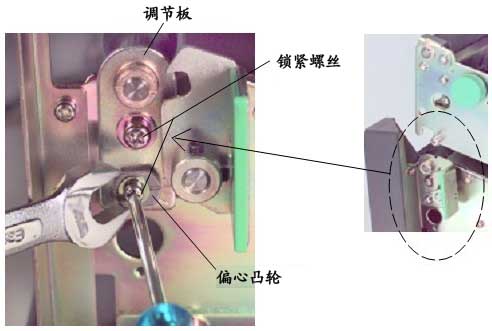

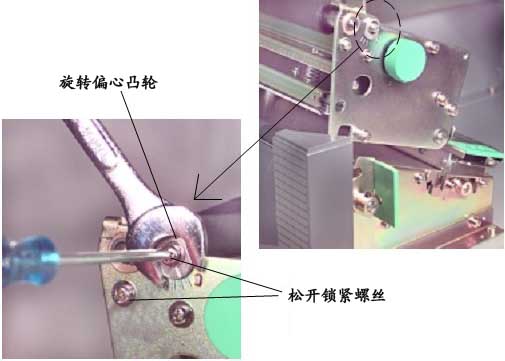

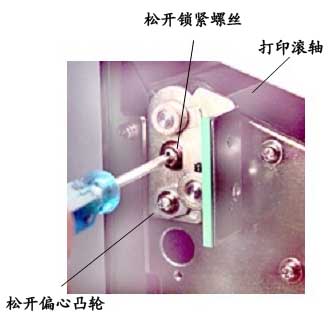

4.3 碳带滚筒调节
松开锁紧螺丝，调节偏心凸轮，直到碳带不褶皱为止。

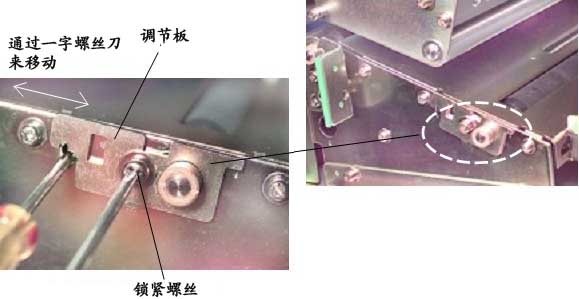

4.4 驱动滚筒调节
调节上面滚轮和下面滚筒之间的压力和平齐

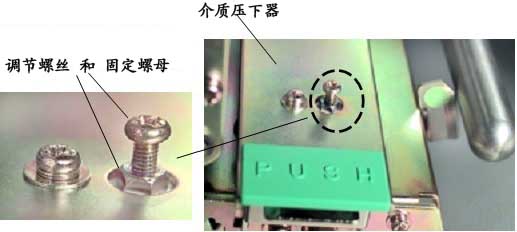

通过调节“调节螺丝”来调节上下两个结构的压力。

通过移动“调节板”来调节上下两个结构的平齐。

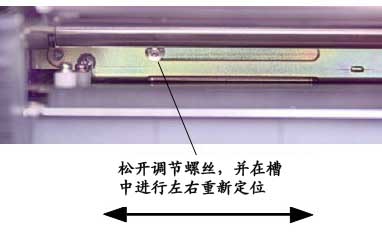

4.5 缺口/间隙传感器调节
往往在打印缺口定位的介质时需要移动传感器的位置。

5、SATO CL612e条码打印机更换配件
5.1 更换打印头
① 关闭打印机电源，并拔掉电源线。
② 打开侧盖，移除已安装的碳带和标签。

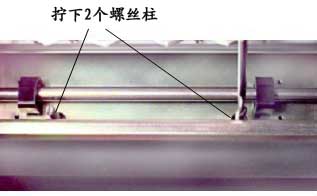

③ 闭合打印头锁，方便拆卸打印头，拧下2个螺丝柱。

④ 小心地打开打印头锁，打印头将自动落下。

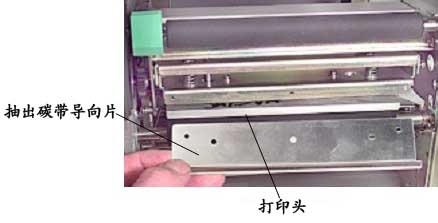

⑤ 从打印头上抽出碳带导向片。

⑥ 拔掉打印头与打印机的连接线。
⑦ 设置新打印头上的SW开关到右边的位置。

⑧ 插入打印头的电源线和数据线，并把碳带导向片插入。
⑨ 正确对齐打印头和碳带导向片的位置。
⑩ 关闭打印头锁，并固定两个螺丝柱。

5.2 更换打印辊轴
① 关闭打印机电源，并拔掉电源线。
② 拧开固定螺丝，打开左侧盖。
③ 移除已安装的碳带和标签。
④ 拧松打印辊轴侧面的固定螺丝。

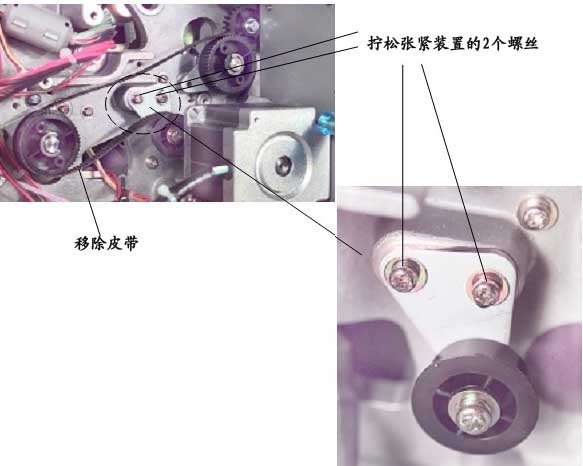

⑤ 拧松张紧装置的2个螺丝，移除皮带。

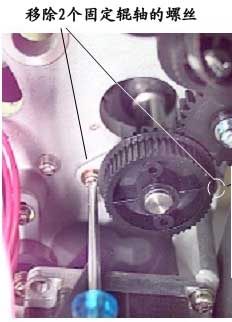

⑥ 移除固定辊轴的两个螺丝。

⑦ 把旧打印滚轴从侧面拉出。
⑧ 装上一个新的打印辊轴，把皮带装上。
⑨ 调节一下打印头平衡。
⑩ 装上左侧盖。

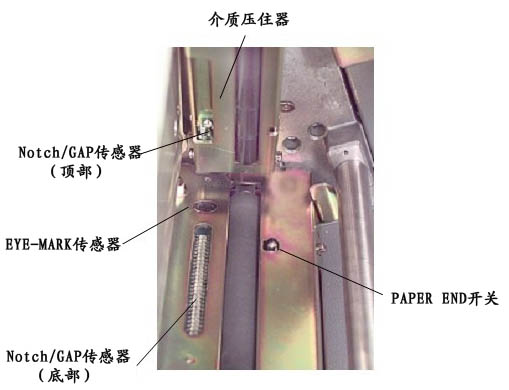

5.3 更换Paper End开关，更换Notch/Gap和Eye-Mark底部传感器
为了清除标签纸屑或者维修，Notch/Gap和Eye-Mark传感器可以被拆下，更换这些传感器时没有什么特殊要求。

(1).关闭打印机开关，去除电源连接线。
(2).移除左侧盖3个固定螺丝，松开打印机顶部内侧的2个螺丝，卸下左侧盖。
(3).移除已安装的碳带和标签

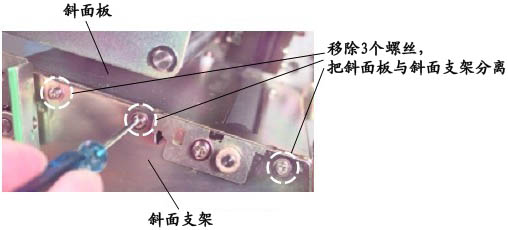

(4).抬起介质压住器，然后移除3个螺丝把斜面板与斜面支架分离。

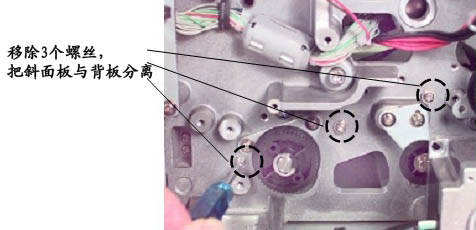

(5).移除3个螺丝把斜面板与背板分离。

(6).拔掉连接传感器与主板的SEN1、SEN7的插头。
(7).把斜面板缓缓的蠕动取出，就可以看到底部传感器和Paper End开关。

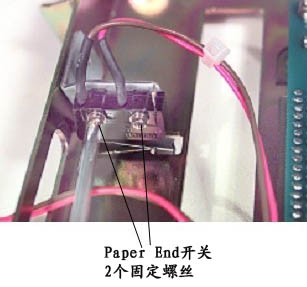

(8).为了更换Paper End开关，移除2个与支架相连的螺丝，然后安装一个新的开关。

(9).为了更换底部Notch/Gap和Eye-Mark传感器，移除2个与斜板相连的螺丝，然后安装一个新的传感器板。

(10).把斜面板重新安装到斜面支架上。SEN1和SEN7插入主板。
(11).左侧盖重新安装即可。

5.4 更换Notch/Gap和Eye-Mark顶部传感器
介质压下器包括顶部Notch/Gap和Eye-Mark顶部传感器、调节螺丝、压力辊轴。
(1).关闭打印机开关，去除电源连接线。
(2).移除左侧盖3个固定螺丝，松开打印机顶部内侧的2个螺丝，卸下左侧盖。
(3).移除已安装的碳带和标签。

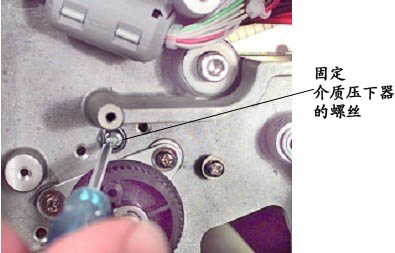

(4).移除固定“介质压下器”的螺丝，并且把连接在主板上的插头拔下。

(5).移除“介质压下器”上的2个螺丝，打开压下器的盖子，可以看到Notch/Gap传感器。
(6).为了分离支架和传感器，请移除Allen螺丝和Phillips螺丝。
(7).移除固定传感器板得2个小螺丝。。
(8).安装新的传感器到支架上。
(9).把传感器支架安装到“介质压下器”里。
(10).把“介质压下器”重新固定好，插头插入主板中。
(11).左侧盖重新安装即可。
