下面对Zebra Z系列条码打印机的切刀安装方法进行说明，以帮助客户对切刀进行维护，包括斑马ZM400、斑马ZM600、斑马Z4mPlus、斑马Z6mPlus四款条码打印机。

拆装切刀时需注意：

● 拆装切刀时一定要关闭打印机，拔掉电源线。

● 刀片比较锋利，不要用手去触碰它。

1、关掉打印机电源，拔掉电源线和数据线。

2、打开介质仓盖，拧下电气盖固定螺丝和锁紧垫圈。

3、拆下介质和碳带。

4、用一个小螺丝刀沿着前边沿把打印头锁盖拆下来。

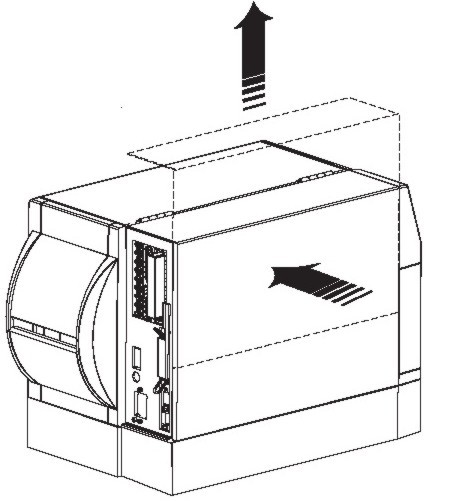

5、把前盖向右滑动，并抬起拿出。

6、重新安装打印头锁盖。

7、关闭介质仓盖。

8、用手掌按住电气盖并向上推，拆下电气盖。

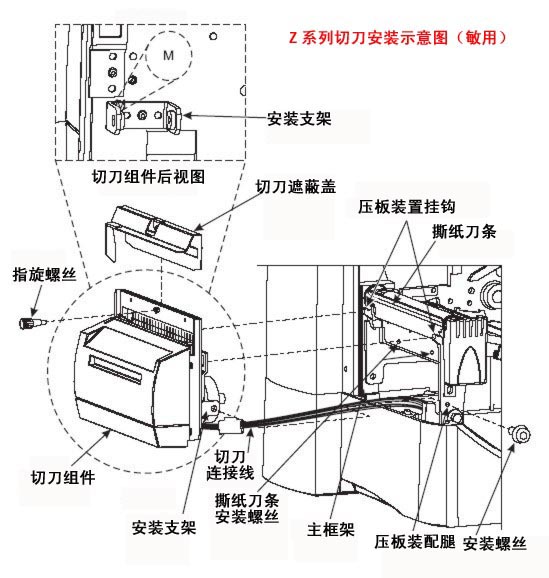

9、定位切刀组件，确认安装支架是正确安装的：“M”的位置正确，如果不正确的话，松开中间的螺丝，选择安装支架，直到“M”处于正确的位置。

10、握住切刀组件，把切刀的连接线放入主框架下。

11、安装切刀组件到压板装置挂钩上，尽可能的往左按住切刀附件，对齐边缘，滑动切刀组件进入挂钩，然后向下推并向右滑动切刀组件。

12、确认切刀组件已经进入压板装置，然后通过安装螺丝把切刀的安装支架与压板装配腿固定。

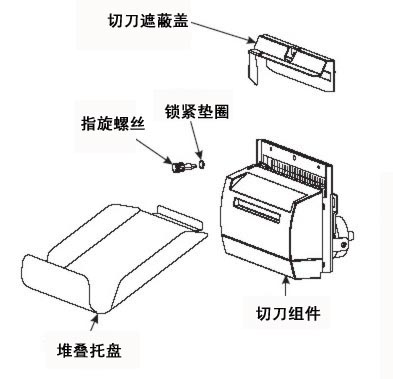

13、把切刀遮蔽盖安装到切刀上，并且用指旋螺丝固定。

14、把堆叠托盘插入到切刀组件前面的槽中。

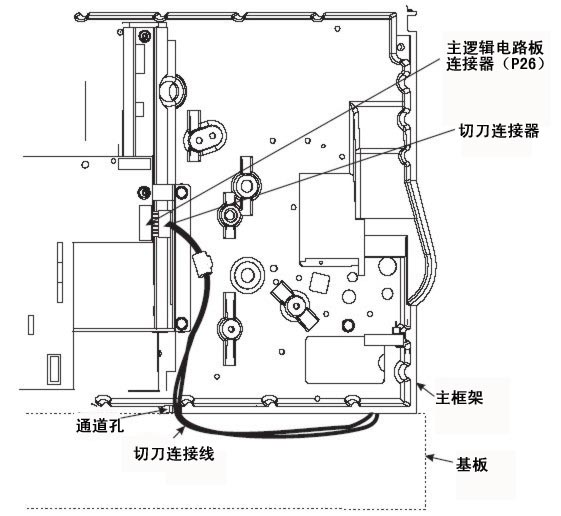

15、从主框架下面的通道孔把切刀的连接线穿至主板一侧。

16、把切刀连接线的端子插入到主板的P26处。

17、重新安装好电气盖。

18、重新安装介质和碳带。

20、连接电源线和数据线。

21、打开打印机。
