Intermec PD42部分易损零部件剖析图

Intermec PD42

1、Intermec PD42前面板零部件图

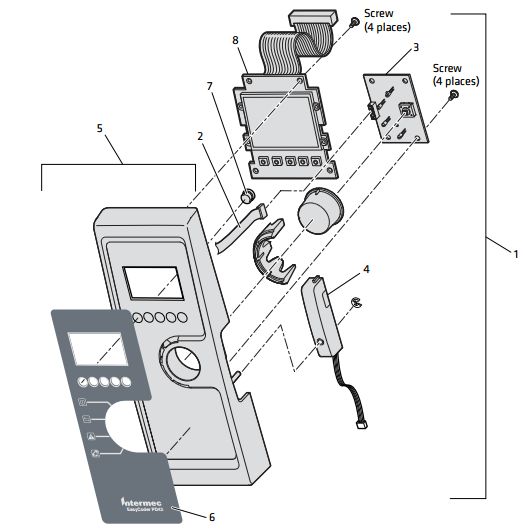

PD42前面板零部件
零部件图中常用易损件编号及说明:
图示编号 零件P/N号 零部件描述
1 1-207132-001 PD42前面板附件
5 1-207133-001 PD42前面板
7 1-207144-001 显示按钮
8 160-000186-003 PD42 LCD

2、Intermec PD42打印单元零部件图

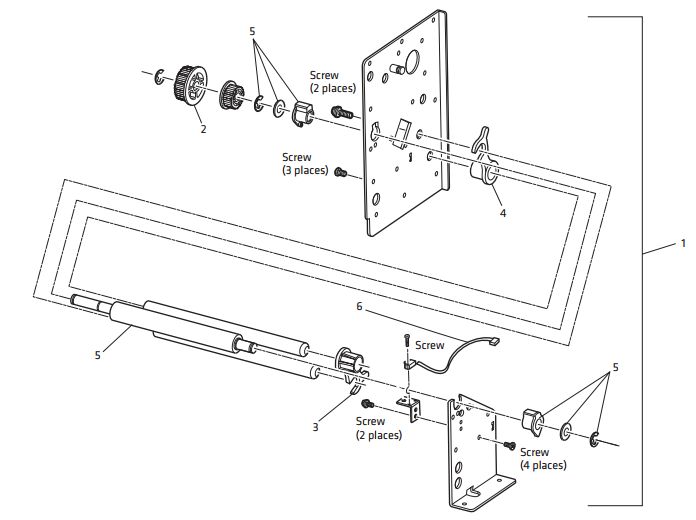

PD42打印单元零部件
零部件图中常用易损件编号及说明:
图示编号 零件P/N号 零部件描述
1 141-000133-902 打印单元,包括压力箱总成和打印头控制杆套件
3 700-035903-001 介质导向,右
4 700-030503-001 介质导向,左
5 141-000054-902 打印辊轴
6 141-000131-902 打印头抬起传感器(包括线和支架)

3、Intermec PD42压力箱和打印头控制杆零部件图

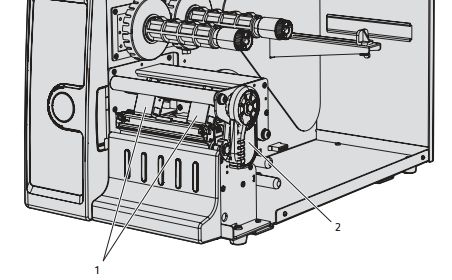

PD42压力箱和控制杆零部件
零部件图中常用易损件编号及说明:
图示编号 零件P/N号 零部件描述
1 141-000124-902 压力箱,包括2个
2 141-000126-902 打印头控制杆

4、Intermec PD42热敏打印头零部件图

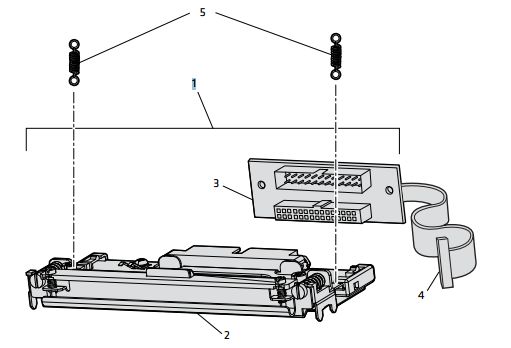

PD42打印头零部件
零部件图中常用易损件编号及说明:
图示编号 零件P/N号 零部件描述
2 141-000044-962;141-000045-962 203dpi;300dpi
3 141-000106-902;141-000107-902 连接203dpi PCB;连接300dpi PCB

5、Intermec PD42标签感应器零部件图

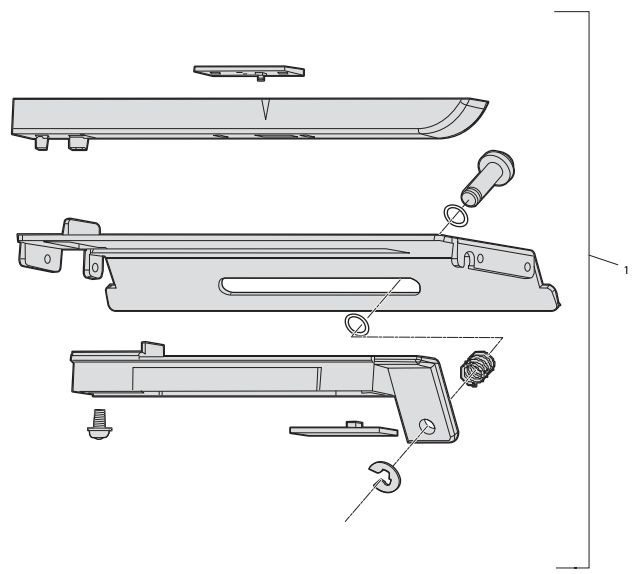

PD42标签传感器零部件
零部件图中常用易损件编号及说明:
图示编号 零件P/N号 零部件描述
1 141-000042-902 标签传感器

6、Intermec PD42马达模块零部件图

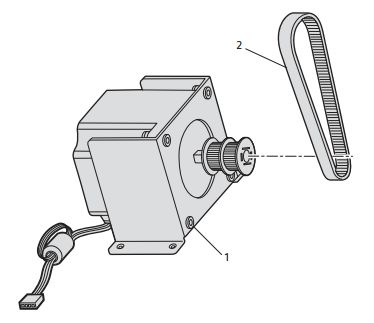

PD42马达零部件
零部件图中常用易损件编号及说明:
图示编号 零件P/N号 零部件描述
1 141-0000108-902 步进电机
2 703-027700-001 同步带,100MXL

7、Intermec PD42碳带模块零部件图

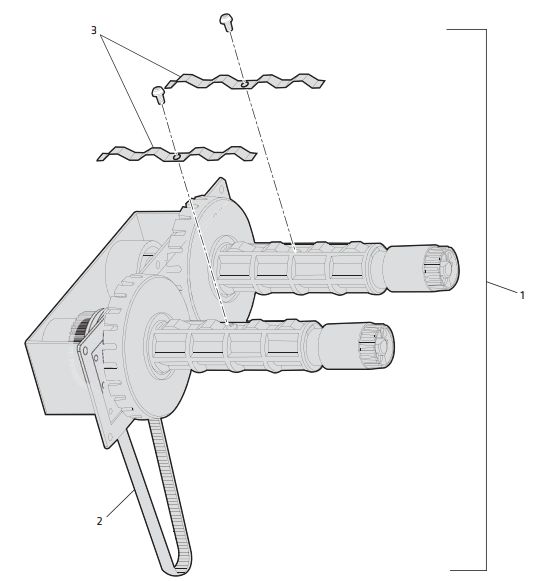

PD42碳带模块零部件
零部件图中常用易损件编号及说明:
图示编号 零件P/N号 零部件描述
1 141-00024-982 完整碳带模块,包括同步带和弹簧叶片
2 703-027800-011 同步带,160MXL025
3 710-027900-001 弹簧叶片

8、Intermec PD42碳带用尽模块零部件图

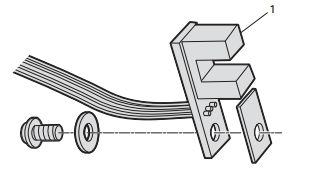

PD42碳带用尽零部件
零部件图中常用易损件编号及说明:
图示编号 零件P/N号 零部件描述
1 141-000052-902 碳带用尽传感器
