1、Symbol LS2208扫描枪联机

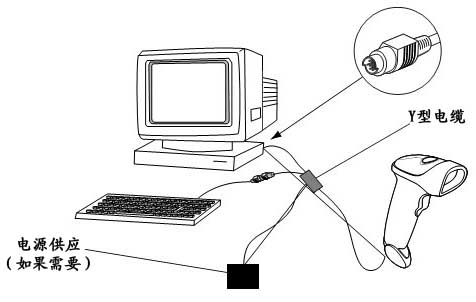

1.1 通过键盘口与主机端口连接


1.1.1 通过扫描下面的条码来选择键盘接口的类型。
（最常见的选择）
1.1.2 忽略未知字符
①当扫描设置了“Send Bar codes with unknown characters”（默认值）时，除了未知字符外其他所有字符都被传送，并且扫描没有错误报警声。

②当扫描设置了“Do Not Send Bar codes with unknown characters”时，将被发送第一个未知字符前得所有数据，并且扫描器发出错误报警声


1.1.3 Caps Lock On
当该条码enabled时，扫描器模拟键盘，犹如Caps Lock按键总是被按下。

(默认值)

1.1.4 Caps Lock覆盖
当该条码Enable时，键盘将忽略Caps Lock按键的状态，因此，条码中的一个大写“A”被传送作为一个大写“A”，无论键盘的Caps Lock键的状态是什么。

(默认值)
如果Caps Lock On和Caps Lock Override被同时Eanbled时，Caps Lock Override将优先采用。

1.1.5 Convert Wedge Data（转换大小写）
使能转换条形码数据为选定的格式
转换为大写
转换为小写
（默认值）不转换

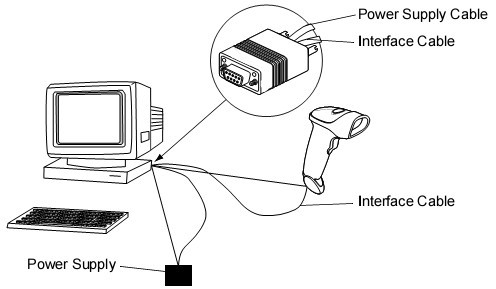

1.2 通过RS-232与主机端口连接


1.2.1 RS-232主机端口类型
（默认值）

1.2.2 波特率设置
（默认值）
最快可设置为38400

1.2.3 奇偶校验设置、握手协议等设置

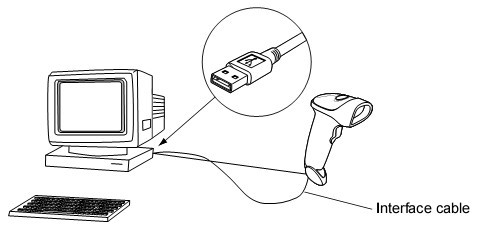

1.3 通过USB与主机端口连接

1.3.1 USB设备类型
（默认值）
1.3.2 忽略未知字符
①当扫描设置了“Send Bar codes with unknown characters”（默认值）时，除了未知字符外其他所有字符都被传送，并且扫描没有错误报警声。

②当扫描设置了“Do Not Send Bar codes with unknown characters”时，将被发送第一个未知字符前得所有数据，并且扫描器发出错误报警声


1.3.3 Caps Lock覆盖
该选项仅被用在“HID Keyboard Emulation device”中，不论Caps Lock key的状态，都保存大写

(默认值)

1.3.4 Convert Case（转换大小写）
使能转换条形码数据为选定的格式
（默认值）不转换

转换为大写
转换为小写

2、Symbol LS2208扫描枪用户参数
设置默认参数（出厂设置）

标准默认参数值如下：

参数	默认值
User Preferences（用户参考）
Set Default Parameter(设置默认参数)	All Defaults（所有默认值）
Beeper Tone(蜂鸣声)	Medium(中)
Beeper Volume(蜂鸣器音量)	High(高)
Power Mode（电源模式）	Continuous On(连续开启)
Laser On Time(激光时间)	3.0 Sec
Beep After Good Decode(正确解码后鸣声)	Enable(使能)
Time-out Between Same Symbol(扫描相同条码时的最小间隔时间)	0.6sec(最小间隔时间为0.6秒)
Time-out Between Different Symbols(扫描不同条码时的最小间隔时间)	0.2sec(最小间隔时间为0.2秒)

2.1 Beeper Tone
选择蜂鸣器鸣叫频率，低频、中频、高频可选。
低频
（默认值）中频
高频

2.2 Beeper Volume
选择蜂鸣器的音量，低音、中音、高音可选
低音
中音
（默认值）高音

2.3 POWER模式
这个参数决定是否在每次解码尝试后电源保持开启，当选择“reduced power mode”（低功耗模式）时，扫描器在每次解码尝试后进入低功耗模式来节省电力。当选择“Contunuous power mode”时，扫描器在每次解码尝试后依然保持电源开启。
，

2.4 Laser on time
这个参数设置扫描尝试期间持续的最大的连续解码时间，从0.5s到9.9s，每次0.1s的增加进行设置，默认的激光时间为3s。
为了设置激光时间，扫描下面的“Laser on time”条码，然后，再扫描数字条码（被要求的时间），比如：设置0.5s的时间，就扫描器“0”“5”这两个条码。


2.5 Beep after good decode
选择解码成功后，扫描器是否鸣叫，如果选择扫描“Do not beep after good decode”条形码，蜂鸣器仍然在参数设置模式下有效，并可以指示错误条件。
,

2.6 解码间的超时
2.6.1 相同条码间的解码超时
这个参数设置相同条码解码间的最小时间，从0.0s到9.9s之间，间隔0.1s变化，建议该值至少设置为0.4s以上，默认值为0.6s。
为了设置超时时间，扫描下面的“Timeout between same symbol”条码，然后，再扫描数字条码（被要求的时间），比如：设置0.9s的时间，就扫描器“0”“9”这两个条码。

2.6.2 不同条码间的解码超时
这个参数设置不同条码解码间的最小时间，从0.0s到9.9s之间，间隔0.1s变化，默认值为0.2s。
为了设置超时时间，扫描下面的“Timeout between different symbol”条码，然后，再扫描数字条码（被要求的时间），比如：设置0.6s的时间，就扫描器“0”“6”这两个条码。

3、Symbol LS2208扫描枪符号体系
符号体系默认参数列表：

参数	默认值
UPC/EAN
UPC-A	Enable
UPC-E	Enable
UPC-E1	Disable
EAN-8/JAN-8	Enable
EAN-13/JAN-13	Enable
Bookland EAN(书码)	Disable
Decode UPC/EAN Supplementals(2 and 5 digits)	Ignore(忽略补充码)
Decode UPC/EAN Supplemental Redundancy(UPC/EAN补充码冗余)	7
Transmit UPC-A Check Digit(是否传输UPC-A的校验位)	Transmit
Transmit UPC-E Check Digit(是否传输UPC-E的校验位)	Transmit
Transmit UPC-E1 Check Digit(是否传输UPC-E1的校验位)	Transmit
UPC-A Preamble(UPC-A前缀)	System Character(系统字符)
UPC-E Preamble(UPC-E前缀)	System Character(系统字符)
UPC-E1 Preamble(UPC-E1前缀)	System Character(系统字符)
Convert UPC-E to A(是否把UPC-E在传送前转换为UPC-A)	Disable
Convert UPC-E1 to A(是否把UPC-E1在传送前转换为UPC-A)	Disable
EAN-8 Zero Extend(是否把EAN-8通过前面增加5个0来兼容EAN-13)	Disable
Bookland ISBN Format(使能书码后，通过它选择ISBN的格式)	ISBN-10(10位书码)
UPC/EAN Security Levels(UPC/EAN安全级别)	1
UCC Coupon Extended Code	Disable
Code 128
Code128	Enable
UCC/EAN-128	Enable
ISBT128(non-concatenated)	Enable
Code39
Code39	Enable
Trioptic Code39(39码的一个变种)	Disable
Convert Code39 to Code32(是否把code39转换为code32)	Disable
Code32 Prefix(是否增加一个“A”前缀)	Disable
Set Length for Code39(设置Code39码的长度)	2 to 55(任意长度；一个固定长度；两个固定长度；在某个长度范围内)
Code39 Check Digit Verification(是否进行Code39码校验位核查，仅当Code39码选用43校验位时)	Disable
Transmit Code39 Check Digit(是否传输code39码的校验位)	Do Not Transmit(不传输)
Code39 Full ASCII Conversion(使能Code39 Full ASCII，Code39码的一个变种)	Disable(Code39和Code39 Full ASCII不能被同时使能)
Buffer Code39(是否选择CODE39码缓冲存储)	Disable
Code93
Code93	Disable
Set Length for Code93(设置Code93码的长度)	4 to 55(任意长度；一个固定长度；两个固定长度；在某个长度范围内)
Code11
Code11	Disable
Set Length for Code11(设置Code11码的长度)	4 to 55(任意长度；一个固定长度；两个固定长度；在某个长度范围内)
Code11 Check Digit Verification(是否进行Code11码校验位核查)	Disable
Transmit Code11 Check Digit(是否传输code11码的校验位)	Do Not Transmit(不传输)
Interleaved 2of5(ITF)
Interleaved 2of5(ITF)	Disable
Set Length for I2of5(设置I2of5码的长度)	14(任意长度；一个固定长度；两个固定长度；在某个长度范围内)
I2of5 Check Digit Verification(是否进行I2of5码校验位核查)	Disable
Transmit I2of5 Check Digit(是否传输I2of5码的校验位)	Do Not Transmit(不传输)
Convert I2of5 to EAN13(是否把14位的I2of5转换为EAN13，为了转换必须把ITF的第一位为0，最后一位为EAN-13的校验位)	Disable
Discrete 2 of 5(DTF)
Discrete 2 of 5	Disable
Set Length for D2of5(设置D2of5码的长度)	12(任意长度；一个固定长度；两个固定长度；在某个长度范围内)
Codabar(NW-7)
Codabar	Disable
Set Length for Codabar(设置Codabar码的长度，长度不包括起始位和终止位)	5 to 55(任意长度；一个固定长度；两个固定长度；在某个长度范围内)
CLSI Editing(是否进行此种数据根式的传输，数据去掉起始符和终止符，对于14位的codabar进行第一个、第五个、第十个字符后面都插入一个空格)	Disable
NOTIS Editing(数据是否去掉起始符和终止符)	Disable
MSI
MSI	Disable
Set Length for MSI(设置MSI码的长度)	4 to 55(任意长度；一个固定长度；两个固定长度；在某个长度范围内)
MSI Check digits(设置MSI码的校验位)	one（可设置one和two）
Transmit MSI Check digit(传送MSI校验位)	Disable
MSI Check digit Algorithm(MSI校验位算法)	Mod10/Mod10
RSS(Reduced Space Symbology)
RSS14	Enable
RSS14 Limited	Disable
RSS14 Expanded	Enable
Convert RSS to UPC/EAN	Disable
Symbology-Specific Security Levels
Redundancy Security Levels(冗余安全水平,当条码质量水平不高时需要选择高冗余)	1
Security Level(消除错误解码)	1
Bi-directional Redundancy(是否增加线性条码的安全性，如果使能只有正反两个反向都成功扫描才可以解码)	Disable
Symbology -Intercharacter Gap
Intercharacter Gaps(code39和codabar字符间距调整)	Nomal

4、Symbol LS2208扫描枪字符传送
4.1 Transmit Code ID Character(传送ID字符)
Code ID表示条码的类型。当扫描器扫描多于一种类型的条形码时这个功能是比较有用，除了单独的被选择的前缀外，ID字符被插入在前缀与解码数据之间。
可以选择“None(默认值)”“Symbol Code ID Character”“AIM Code ID character”
4.1.1 None

4.1.2 Symbol Code ID Character

选择Symbol Code ID时对应表如下：

Code Character	Code Type
A	UPC/EAN
B	Code39,Code39 Full ASCII,Code32
C	Codabar
D	Code128,ISBT128
E	Code93
F	Interleaved2 of 5
G	Discrete2 of 5,IATA
H	code11
K	UCC/EAN-128
L	Bookland EAN
M	Code39 Trioptic
N	Coupon Code
R	RSS

4.1.3 AIM Code ID Character

每个AIM Code ID包括三个字符“]cm”，其中“]”代表标记字符，“c”代表Code字符，“m”代表修饰符。
选择AIM Code ID时的“c”对应表如下：

Code Character	Code Type
A	Code39,Code39 Full ASCII,Code32
C	Code128(所有变种),Coupon(Code128 portion)
E	UPC/EAN,Coupon(UPC/EAN portion)
F	Codabar
G	Code93
H	Code11
I	Interleaved2 of 5
S	Discrete2 of 5,IATA
X	Bookland EAN,Code39 Trioptic
M	MSI
e	RSS

选择AIM Code ID时的“m”对应表如下：(修饰符为各选项值之和)

Code Type	Option Value	Option
Code39
	0	No Check character(无校验字符)
	1	扫描器检测到一个校验字符
	3	扫描器检测到并且丢弃了校验字符
	4	扫描器执行了所有ASCII字符的转换
	5	扫描器执行了所有ASCII字符的转换，并且检测到一个校验字符
	7	扫描器执行了所有ASCII字符的转换，并且丢弃了校验字符
	比如：对于一个具有校验位W的全ASCII条码，“A+I+ML+DW”，被传输为“]A7Aimid”
Trioptic Code39
	0	总是0
	比如：“412356”，传输为“]X0412356”
Code128
	0	标准数据包，在第一个符号位置没有Function码
	1	Function码在第一个符号位置
	2	Function码在第二个符号位置
	比如：“FNC1 Aimld”，传送为“]C1Aimld”
I 2of5
	0	没有校验位
	1	扫描器检查到校验位
	3	扫描器检查到检验位并丢弃了校验位
	比如：没有检验位的“4123”，传送为“]I04123”
Codabar
	0	标准Codabar
	1	ABC Codabar
	比如：标准Codabar“4123”，传送为“]F04123”
MSI
	0	校验位被发送
	1	没有校验位被传送
	比如：MSI条码“4123”，具有一位不被传送的校验位，传送为“]M14123”
Code93
	0	总是0
	比如：“012345678905”，传送为“]G0012345678905”
D 2of5
	0	总是0
	比如：“4123”，传送为“]S04123”
UPC/EAN
	0	标准数据，13位，不包括补充数据
	1	仅仅2位补充数据
	2	仅仅5位补充数据
	3	合并数据，包括13位和2位或5位的补充数据
	4	EAN-8数据
	比如：UPCA“012345678905”，传送为]E00012345678905“
Bookland EAN
	0	总是0
	比如：“123456789X”，传送为“]X0123456789X”
RSS系列
		总是0；如果是RSS-14和RSS-Limited，再加一个“01”
	比如：RSS-14“100123456788902”，传送为“]e001100123456788902”

4.2 Prefix/Suffix Values(前缀/后缀值)
前缀和后缀可以附加在扫描数据的前和后。通过扫描4个数字条码来设置。数字条码可见附录所示。
ASCII字符与4个数字（ASCII值）的对应表如下：

ASCII值（4个数字）	ASCII字符
1000	NUL
1001	SOH
1002	STX
1003	ETX
1004	EOT
1005	ENQ
1006	ACK
1007	BELL
1008	BACKSPACE
1009	HORIZ TAB
1010	LF/NW LN
1011	VT
1012	FF
1013	CR/ENTER
1014	SO
1015	SI
1016	DLE
1017	DC1
1018	DC2
1019	DC3
1020	DC4
1021	NAK
1022	SYN
1023	ETB
1024	CAN
1025	EM
1026	SUB
1027	ESC
1028	FS
1029	GS
1030	RS
1031	US
1032	Space
1033	!
1034	"
1035	#
1036	$
1037	%
1038	&
1039	'
1040	{
1041	}
1042	*
1043	+
1044	,
1045	-
1046	.
1047	/
1048	0
1049	1
1050	2
1051	3
1052	4
1053	5
1054	6
1055	7
1056	8
1057	9
1058	:
1059	;
1060	<
1061	=
1062	>
1063	?
1064	@
1065	A
1066	B
1067	C
1068	D
1069	E
1070	F
1071	G
1072	H
1073	I
1074	J
1075	K
1076	L
1077	M
1078	N
1079	O
1080	P
1081	Q
1082	R
1083	S
1084	T
1085	U
1086	V
1087	W
1088	X
1089	Y
1090	Z
1091	[
1092	\
1093	]
1094	^
1095	_
1096	`
1097	a
1098	b
1099	c
1100	d
1101	e
1102	f
1103	g
1104	h
1105	i
1106	j
1107	k
1108	l
1109	m
1110	n
1111	o
1112	p
1113	q
1114	r
1115	s
1116	t
1117	u
1118	v
1119	w
1120	x
1121	y
1122	z
1123	{
1124	|
1125	}
1126	~
1127	无定义
7013	ENTER

，

4.3 FN1 Substitution Values(FN1替代值)
使用键盘口和USB口时支持FN1替代功能，如果使用，在EAN128条码中，使用这个值来替代任何一个FN1字符。这个值得默认值为7013（Enter键）
①扫描下面这个条码

②查看字符对应表，扫描4位数字条码。

4.4 Scan Data Options
为了改变扫描数据传输个似乎，扫描“Scan Options”条码，然后选择下面这个选项之一进行扫描：
● Data As Is
● [DATA][SUFFIX](数据+后缀)
● [PREFIX][DATA]（前缀+数据）
● [PREFIX][DATA][SUFFIX]（前缀+数据+后缀）
选择后，扫描“Enter”条码，如果有错误，请扫描“Data Format Cancel”条码

, , , , ,

5、Symbol LS2208扫描枪附录
5.1 特定参数设置，通过扫描4位数字条码
,,

,,

,,



5.2 如果一个错误发生时或改变一个选择，扫描下面的条码予以取消

6、Advanced Data Formatting（ADF）
ADF（先进的数据格式）是在传输到主机设备前自定义数据的一种手段，扫描数据可以进行编辑以满足您的特定需求。
6.1 使用ADF条码的方法
当定义个规则时，需确认这个规则逻辑上是正确的。
● 开始规则

● 指定条件
扫描所有相关标准条码，标准包括条码类型（比如，code128），条码长度，或包括一个指定字符串的数据（比如，数据“129”）。
● 指定动作
● 保存规则

● 在设置过程中，如果错误，可以使用下面这些设置来重新设置。
Erase Criteria and Start Again(擦去条件并重新开始)；Erase Acitons and Start Again(擦去动作并重新开始)；Erase Previously Saved Rule(擦去前面保存的规则)等等。
