一、DENSO BHT604B基本操作

1、BHT604B结构说明

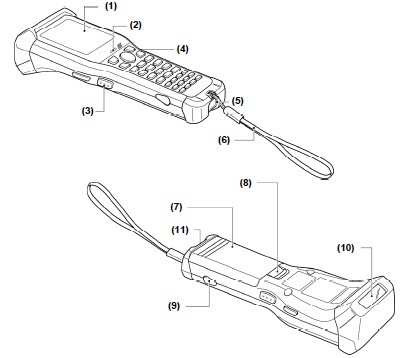

1.1 BHT604B前后视图

序号	名称	功能和描述
⑴	LCD（液晶显示屏）	显示字符和图形
⑵	LED指示灯	指示条形码读取状态；当条形码成功读取时亮起蓝色
⑶⑷	触发开关（M3和M4魔力键）	当读取一个条码时按下。 通过SYSTEM MENU里设置，SF和ENT键的功能可以被分配给这些魔力键。 在用户程序中，字符串可以被分配给它们。
⑸	IrDA红外通讯端口	通过通信单元CU-600进行数据/程序交换，或其他BHT通讯。
⑹	手带	戴在手腕带，以防止BHT604B意外跌落
⑺	电池盖	移除该盖来重置电池
⑻	电池盖锁扣	使用这个锁定或解锁电池盖
⑼	连接端口	连接端口
⑽	条码阅读窗口	执行条码扫描的条码阅读窗口。
⑾	充电端子	充电触点

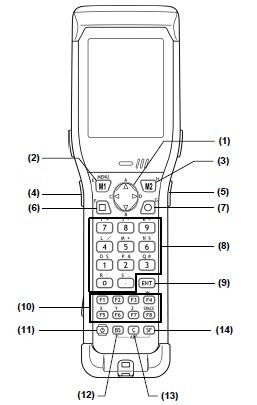

1.2 BHT604B键盘

序号	键	名称	功能和描述
⑴		游标键	用于移动光标，选择菜单
⑵		魔力键【M1】	◆M3和M4默认状况下为扫描触发开关； ◆M5默认状况下为C键； ◆M6默认情况下为ENT键； ◆魔力键通过SYSTEM MENU菜单可以被定义为SF,ENT,Backlight，MENU，C等功能键； ◆通过用户程序，可以把魔力键定义为字符或者字符串； ◆当在默认设置时，按住M1键，将显示下面的设置界面： —蜂鸣器音量 —震动 —LCD显示亮度 —省电 —键背光
⑶		魔力键【M2】
⑷		魔力键【M3】
⑸		魔力键【M4】
⑹		魔力键【M5】
⑺		魔力键【M6】
⑻		数字键	用户输入数据
⑼		Enter键	确定输入数据或执行操作
⑽		功能键	用来选择功能
⑾		电源键	开关BHT604B
⑿		Backspace键（回删键）	移除你输入的最后一个字符
⒀		clear键（清除键）	取消输入，并返回到上一个屏幕
⒁		shift键	组合键的使用

2、读条形码
下面是读取条形码的过程：
⑴ 打开BHT604B电源开关。
⑵ 按下触发开关，触发开关工厂默认为M3和M4。
⑶ 保持触发，直到光线覆盖到条形码。
当BHT604B成功读取条形码时，LED指示灯变为蓝色。
注意：●如果必要，在读取前清洁一下脏污的标签；●在阳光直射的情况下读取可能无法执行；●如果条形码在一个曲面上，在光线发射范围的中心来扫描；●如果条码读取窗口远离条形码的话，条形码的可扫描范围将比光线发射的范围要窄。
当出现不能成功读取条形码时，可采用下述方法来改善：

原因		解决对策
镜面反射	当光线集中于条码印刷的表面，从正上方BHT由于镜面反射可能无法读取的条码。	改变BHT扫描角度，然后再试
读取距离	如果BHT的阅读窗口过于接近或远离条码，条码可能无法读取。	调整距离，然后再试
条码表面的曲率	如果表面的条形码极度弯曲，可能无法读取。	在条码阅读窗口的中心来阅读条码。
条码表面脏污	由于条码表面脏污而无法读取	从条码擦拭污垢，然后再试一次
条码阅读窗口有污垢	由于条码阅读窗口有污垢而无法读取	使用喷枪吹掉任何灰尘，然后用棉签或类似的软布轻轻擦拭阅读窗口。
直射的阳光下，环境光	阳光直射或周围光线的亮度，可能让条码阅读受到不利影响。	读取条形码远离阳光直射。室内阅读时，周围光线的亮度调整。

3、改变默认设置
蜂鸣器音量、震动、液晶显示屏的亮度、省电设置和按键背光可以在此进行改变。

项目	详情	设置
蜂鸣器音量	用于设置蜂鸣器的音量，音量能被在4档间调整：Hi, Lo, Mid and Mute	Mute→Lo→Mid→Hi
震动	震动器开/关	ON,OFF
液晶显示屏的亮度	用来设置LCD屏幕的背光亮度，亮度可以在5档间调整	Levels 1 to 5
液晶显示屏的亮度（省电模式）	用来设置在省电模式下，LCD屏幕的背光亮度，亮度可以在6档间调整	Levels 0 to 5
省电设置	为了节省电力，在不使用时液晶屏背光灯变暗所间隔的时间设定	以1秒为一个单位，最大30秒
按键背光	用于开启/关闭键盘背光	ON，OFF

改变设置过程：
①按住M1键至少1秒以上，将出现下面的界面：

②通过游标键选择和改变设置
③按M1键、C键或ENT键中的任何一个，都可以退出设置屏幕

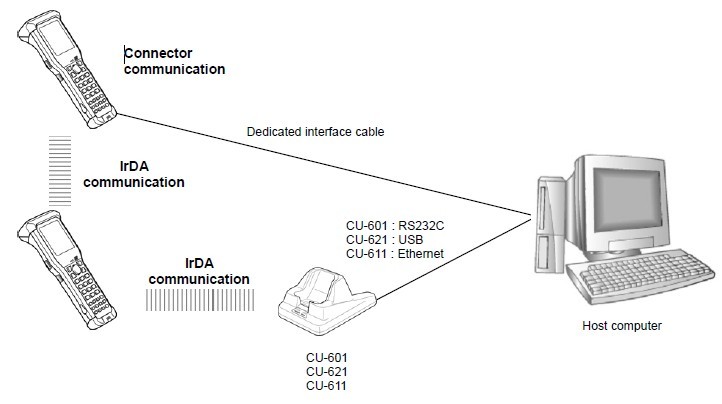

4、传输数据

二、DENSO BHT604B系统操作

1、初始化BHT604B系统
通过系统初始化，下载到BHT用户区的程序文件和数据文件将被删除，并且，系统设置将返回到出厂时的默认状态。
当下列情况发生时，系统必须被初始化：
■删除下载到BHT用户区的所有程序文件和数据文件（当选择了所有区域时，字体文件也将被删除。）
■当BHT打开时，显示下面界面时

初始化BHT604B系统方法：同时按住SF键、M1键和0键后开机，系统进入初始化界面。

2、系统模式
在系统模式下启动BHT604B，并选择每个菜单，下面的操作可以单独执行。
● Executing user programs（执行用户程序）
● File download/upload（文件下载/上传）
● System environment setting（系统环境设置）
● BHT operation test（BHT操作测试）
● System information display（系统信息显示）
● Downloading/uploading files by FTP（通过FTP下载或上传文件）
● File deletion（文件删除）
● Font file deletion（字体文件删除）
● System settings parameter file download/upload（系统设置参数文件下载/上传）
● Remote wake-up setting（远程唤醒设置）
● System message file download/upload（系统信息文件下载/上传）
● System update（系统更新）
2.1 开始系统模式
同时按住SF键和1键，开机。


2.2 Executing User Programs
在SYSTEM MENU中，按1键，然后按ENT键，进入EXECUTE PROGRAM菜单，按C键后返回到SYSTEM MENU。


2.3 Downloading Files (DOWNLOAD Menu)
从其他设备下载文件到BHT的用户区，如电脑主机。
注意：①如果具有相同名称的文件已经在用户区的目标内存中，使用BHT下载时，下载新的文件将取代覆盖旧的文件；②如果自动启动执行程序尚未指定，目录管理程序将执行第一个PD4文件。
在SYSTEM MENU中，按2键，然后按ENT键，进入DOWNLOAD菜单，按C键后返回到SYSTEM MENU。

【1】FILE：选择下载指定文件
【2】HT<-->HT COPY：从另外一个BHT604B中下载文件（对拷）

2.4 Uploading Files (UPLOAD Menu)
上传存储在BHT用户区的文件到另一台设备。
在SYSTEM MENU中，按3键，然后按ENT键，进入UPLOAD菜单，按C键后返回到SYSTEM MENU。

【1】ONE FILE：选择上传一个指定文件
【2】ALL FILES：选择上传所有的文件（字体文件除外）
【3】HT<-->HT COPY：选择上传一个文件到另外一个BHT设备

2.5 两个BHT设备间拷贝文件
复制存储在BHT用户区的“所有文件（不包括字体文件）”、“设置数据”、“日期和时间”到另外一个BHT里。
使用下列步骤在2个BHT设备间拷贝文件：
⑴ 在两个BHT设备里设置相同的接口。
红外通信（Optical）接口和连接器通信接口（Connector）可用，默认接口设置为红外通信（Optical）。
改变接口：
“4: SET SYSTEM”“——5: COMMUNICATION”——“3: COM PORT”
⑵ 在两个BHT设备里设置“COMMUNICATION PROTOCOL OPTION”——“FIELD SPACE”为“Ignore”，默认设置为“Ignore”
⑶ 当使用红外通讯时，确认一个BHT的红外通讯端口与另一个BHT的红外端口是相对的。
⑷ 需要下载的BHT中，选择“2: DOWNLOAD”——”2: HT<-->HT COPY”，BHT将处于下载等待状态。
⑸ 在上传的BHT中，选择“3: UPLOAD”——“3: HT<-->HT COPY”，BHT将处于上传等待状态。
⑹ 开始复制文件。

2.6 System Environment Settings (SET SYSTEM Menu)
在SYSTEM MENU中，按4键，然后按ENT键，进入SET SYSTEM菜单，按C键后返回到SYSTEM MENU。

【1】: EXECUTE PROGRAM
当电源接通时，设置自动启动执行的程序。
【2】: DISPLAY
设置信息版本（英文或繁体中文）
【3】: DATE/TIME
设置日历时钟（日期和时间）
【4】: BARCODE
设置条形码读取条件和最小读取数位
【5】: COMMUNICATION
设置通讯环境（接口端口和通讯参数）
【6】: KEY
定义shift键和魔力键的功能
【7】: RESUME
设置恢复功能
【8】: DEFRAG
驱动器的碎片整理
【9】: TCP/IP
显示TCP/IP，FTP和DHCP的设置菜单

2.7 BHT Operation Test (TEST Menu)
在SYSTEM MENU中，按5键，然后按ENT键，进入TEST菜单，按C键后返回到SYSTEM MENU。

【1】: BARCODE
选择条形码读取测试
【2】: MEMORY
选择RAM读/写测试
【3】: BEEPER
选择蜂鸣器范围测试
【4】: AGING
选择老化测试
【5】: LCD
选择LCD和LED指示灯测试
【6】: FILE
选择执行文件测试
【7】: COMMUNICATION
选择通讯测试
【8】: KEY & VIBRATION
选择按键输入，按键声音和震动器测试
【9】: PING
选择PING测试

2.7 System Information (SYSTEM INFORMATION Menu)
在SYSTEM MENU中，按6键，然后按ENT键，进入SYSTEM INFORMATION菜单，按C键后返回到SYSTEM MENU。
在SYSTEM INFORMATION菜单中，按F1键，进入LICENCE INFORMATION屏幕，显示设备的序列号，再按F1键或C键返回到SYSTEM INFORMATION菜单。

2.8 Downloading/Uploading Files by FTP(FTP MENU)
在SYSTEM MENU中，按7键，然后按ENT键，进入FTP MENU菜单，按C键后返回到SYSTEM MENU。
【1】: DOWNLOAD
通过FTP下载一个文件
在FTP MENU中，按1键，然后按ENT键，进入DOWNLOAD菜单，按C键后返回到FTP MENU。
[1: DIR/FILE]：FTP客户端将在此框中输入一个字符串作为一个目录，更改目录请求发送到FTP服务器，如果指定的目录在FTP服务器的存在，服务器将改变默认目录到指定目录；如果不是，FTP客户端将输入的字符串解释为一个文件名，并发送下载请求到服务器
[2:FIELDS]：当下载数据文件时，仅当需要时在此框中输入字段的信息；在开始下载之前，使用数字键和点键输入字段信息；按下点键将输入一个逗号（,）；当下载程序文件时无需输入该框。
【2】: UPLOAD
通过FTP上传一个文件
在FTP MENU中，按2键，然后按ENT键，进入UPLOAD菜单，按C键后返回到FTP MENU。
[1: DIR/FILE]：FTP客户端将在此框中输入一个字符串作为一个目录，更改目录请求发送到FTP服务器，如果指定的目录在FTP服务器的存在，服务器将改变默认目录到指定目录；如果不是，FTP客户端将输入的字符串解释为一个文件名，并发送下载请求到服务器。 如果SELECT FILE输入框中的文件名与DIR/FILE输入框中指定的文件名不同，FTP客户端将上传在DIR/FILE输入框中指定的文件。 如果没有在DIR/FILE输入框中输入字符串情况下，按下ENT键，FTP客户端将上传SELECT FILE输入框中的文件到服务器。
[2:SELECT FILE]：有必要选择事先在此输入框中显示的文件名，如果此输入框中的没有的文件，上传将导致错误。 如果所选文件的属性（例如：PD4，FN4，EX4，PD3，FN3，EX3和数据文件扩展名）与DIR/FILE输入框中指定的不同，将导致错误。

2.9 Deleting Program/Data Files(DELETE FILE Menu)
删除储存在FLASH ROM中的程序文件或数据文件。
在SYSTEM MENU中，保持按下SF键的同时，按下0键，进入DELETE FILE菜单，按C键后返回到SYSTEM MENU。


2.10 Deleting Font Files (DELETE FILE Menu)
删除储存在FLASH ROM中的字体文件。
在SYSTEM MENU中，保持按下SF键的同时，按下2键，进入DELETE FILE菜单，按C键后返回到SYSTEM MENU。


2.11 Downloading/Uploading the BHT System Param(SYSTEM PARAMETER Menu)
系统参数文件（文件名：_BHT.SYS）保存了LCD对比度等一系列的环境设置。
可以通过BHT拷贝功能让两个BHT设备具有相同的设置参数。
复制拷贝系统参数文件：
（1）上传一台BHT上的系统参数文件。
（2）下载系统参数文件到另一台BHT。
在SYSTEM MENU中，保持按下SF键的同时，按下3键，进入SYSTEM PARAMETER菜单，按C键后返回到SYSTEM MENU。


2.12 Setting the Remote Wake-up (SET REMOTE WAKEUP Menu)
在SYSTEM MENU中，保持按下SF键的同时，按下4键，进入SET REMOTE WAKEUP菜单，按C键后返回到SYSTEM MENU。

【1】：REMOTE WAKEUP
使能远程唤醒功能
【2】：TRANSMIT SPEED
设置远程唤醒功能的传输速率

2.13 Downloading/Uploading the System Message File(SYSTEM MESSAGE Menu)
系统信息文件（文件名：_B60MSG.FN3）通常用来为系统显示诸如“Shutdown in progress. Do not remove the battery”“Charge the battery!”等信息。
在SYSTEM MENU中，保持按下SF键的同时，按下6键，进入SYSTEM MESSAGE菜单，按C键后返回到SYSTEM MENU。

三、DENSO BHT604B错误信息列表

1、系统错误

信息	BHT响应	原因	对策
	如果这个错误发生，BHT蜂鸣器会响5次，然后自动关机	系统程序错误	联系敏用数码
	如果检测到低电池，BHT蜂鸣声会响三次。之后，它会恢复以前的正常运行。	电池的输出水平已降至低于指定下限。	更换电池或充电
	如果检测到低电池，BHT蜂鸣器会响5次，然后自行关闭。根据电池电量，蜂鸣器可能响不了5次。	电池电量输入太低以至于BHT无法进行操作了	更换电池或充电
	屏幕上显示的日期和时间设置，等待输入。	BHT集成的日历时钟已经停止，因为： ——电池被拆下来很长一段时间了 ——电池很长时间没有充电了	设置当前的日期和时间
	消息将继续显示	异常关机后，BHT中电池拆除，或装有没电的电池，导致未保存的数据丢失。	联系敏用数码
	当这个错误发生时，BHT蜂鸣器响5次	在执行系统程序期间，系统程序试图写入到存储器的写保护区。（XXXXXXXX：错误地址）	卸载和重装电池，然后打开BHT。如果经常发生此错误，请与系统管理员联系。
	当这个错误发生时，BHT蜂鸣器响5次	在执行系统程序的过程中，系统程序接收到无效的命令代码。（XXXXXXXX：错误地址）
	消息将继续显示	当BHT开机时，没有发现用户应用程序	联系敏用数码安装用户应用程序，或者允许扫描Demo
	当这个错误发生时，BHT蜂鸣器响5次，然后自动关机	硬件错误、内存错误和执行程序错误时发生。（XXXX：错误代码）	重新打开BHT。如果经常发生此错误，根据显示的代码，与敏用数码联系。
	BHT显示此错误信息，并自动重新启动执行程序。	非正常关闭电源，操作终止，因此恢复信息丢失。	如果经常发生此错误，记下显示的代码，并与敏用数码联系。
	显示此错误消息后，BHT可能会启动预设自动启动执行程序，或显示消息“No execution program loaded”	System mode的设置中包含一个错误	联系敏用数码（如果该错误发生，system mode settings将恢复到出厂默认设置）
	如果这个错误发生，BHT蜂鸣器会响5次	系统程序的执行过程中发生错误	卸载和重装电池，然后打开BHT。如果经常发生此错误，请联系敏用数码。

2、系统模式错误

信息	BHT响应	对策
	你尝试执行在执行程序菜单种的用户程序，但已经没有用户程序文件存储在内存中了。	按C键返回到SYSTEM MENU，然后下载用户程序
	存储下载文件时，内存不足	按2键，返回到SYSTEM MENU菜单，然后在内存中删除不必要的文件或减少要下载文件的大小。
	在SYSTEM PARAMETER传输菜单中，你尝试下载BHT系统参数文件以外的其他文件。或者，在SYSTEM MESSAGE传输菜单中，你尝试下载BHT系统信息文件以外的其他文件。	检查你的下载文件，然后选择在适当的菜单中进行下载（DOWNLOAD菜单，SYSTEM PARAMETER菜单，或SYSTEM MESSAGE菜单）。
	当前的下载文件超出了内存中的最大允许数（420个文件）	按2键，返回到SYSTEM MENU菜单，然后在内存中删除不必要的文件（或减少下载文件的数量。）
	下载失败，上传失败	按1键，重试下载/上传。按2键返回到SYSTEM MENU菜单。检查接口端口、通讯参数设置、通信协议，或执行通信测试。
	你下载的程序文件是无效的	检查您尝试下载的程序文件是否可用于BHT-600，如果不是，下载相应的程序。
	尝试上传的文件损坏	按1键，上传损坏的文件
	由于剩余内存的不足，上传所需的BHT系统参数文件或系统消息文件不能被建立。	按C键返回到SYSTEM MENU菜单，删除不需要的文件
	内存已包含有420个文件，所以BHT系统参数文件或系统消息文件不能被建立。	按C键返回到SYSTEM MENU菜单，删除不需要的文件
